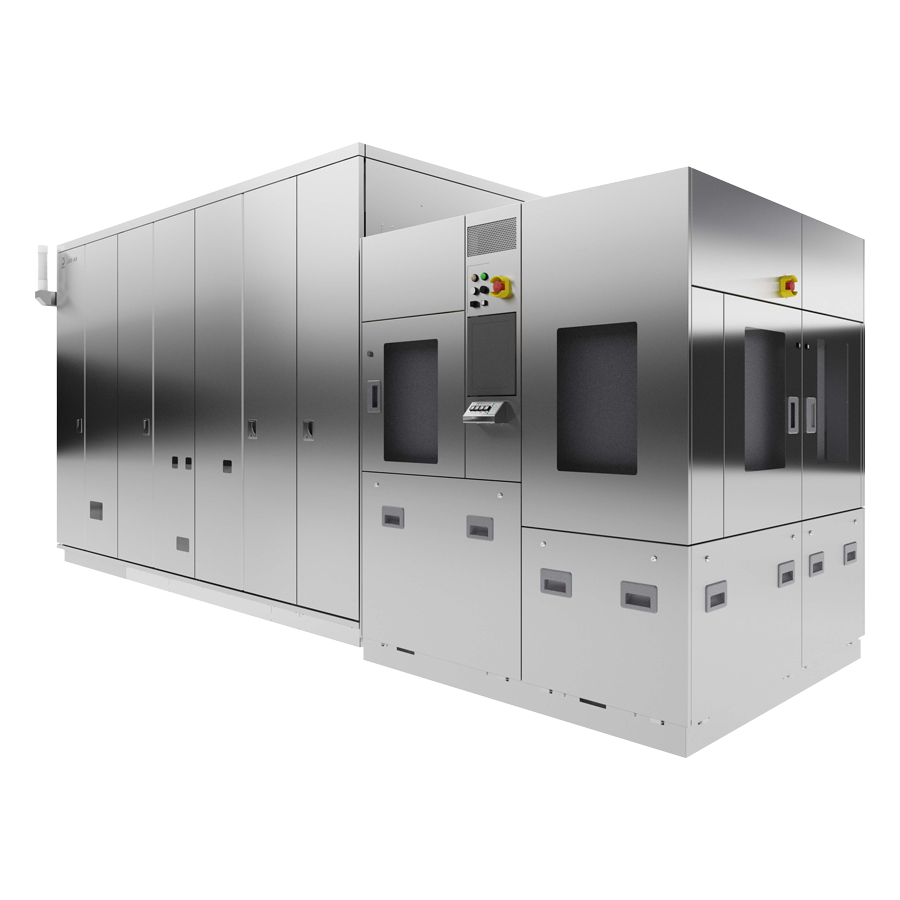

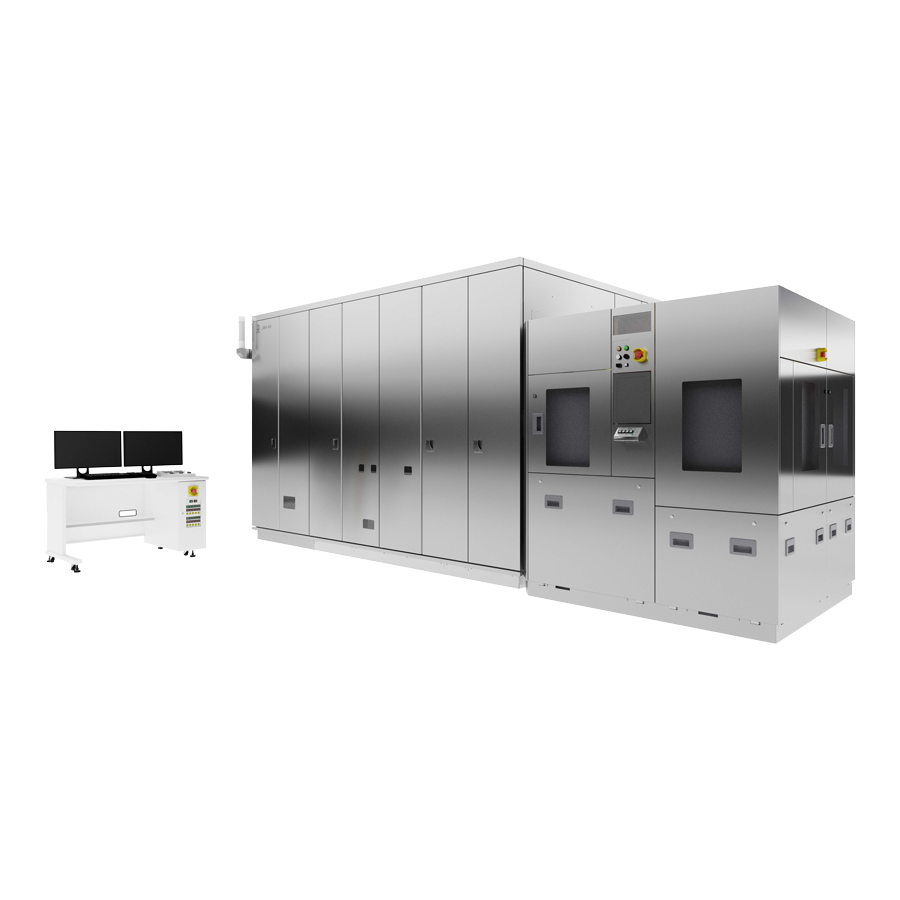

Siri JBX-A9
Sistem Litografi Rasuk Elektron
Ciri-ciri
Sistem Penulisan Terus Ketepatan Tinggi dan Throughput Tinggi
Dibina dengan Optik Elektron JEOL yang terkenal untuk kestabilan muktamad
Wafer boleh dimuatkan sehingga 300 mm
Sistem FOUP tersedia secara pilihan
Kebolehlanjutan dalam talian kepada alat proses lain seperti pelapis dan pembangun
Penggunaan kuasa yang rendah
Kemudahan penggunaan yang dipertingkatkan untuk semua peringkat pengalaman

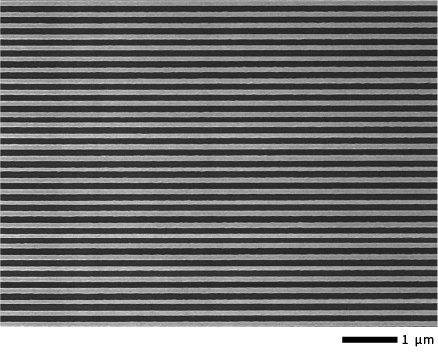

DFB Laser / Nanoimprint

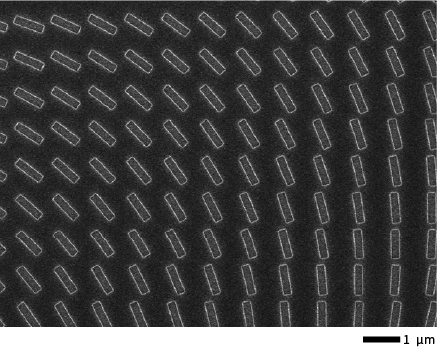

Metalens

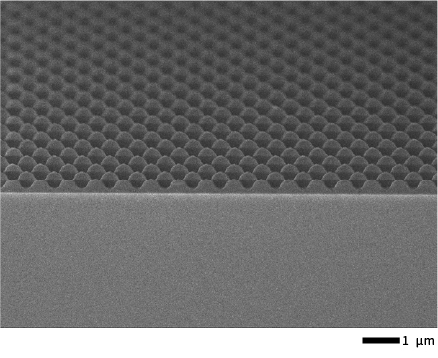

Susunan Lensa

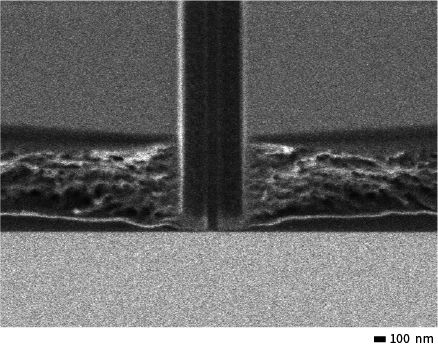

T-Gate

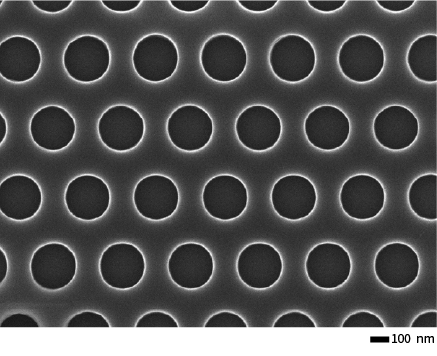

Kristal Fotonik
spesifikasi
| Perkara | spesifikasi |
|---|---|
| Voltan Mempercepat | 100 kV |
| Saiz Medan Maksimum | 1000 μm |
| Kenaikan Minimum | 0.25 nm |
| Ketepatan Jahitan | ±9 nm |
| Ketepatan Tindanan | ±9 nm |
| Lebar garisan minimum | ≦8 nm |
| Arus Rasuk | 50 pA hingga 400 nA |
| Kelajuan Pengimbasan Maksimum | 200 MHz |
| Resolusi Kedudukan Peringkat | 0.15 nm |
| Pembetulan Aberasi Automatik | Focus Dynamic Stimatisme dinamik Pembetulan herotan pesongan |
| Saiz Sampel Maksimum | 300 Wafer Topeng 9 inci |
| Penggunaan Kuasa | 5kVA |
| Jejak | 7.4 m × 5.3 m × 2.7 m (H) |
| Konfigurasi asas |
|---|
| Unit Asas |
| 10 Sistem Pemuatan Auto Kaset |
| Program Kawalan dengan Sistem CPU |
| Lesen Tambahan untuk Program Penyediaan Data |
| Apertur OL Kawalan Jauh |
| Pilihan |
|---|
| Mikroskop Optik in-situ |
| Sistem Pemuatan Auto Wafer FOUP |
| Buka Sistem Pemuatan Auto Wafer 200 mm Kaset |
| Program Voltan Tinggi 48kV |
| Kaset Tersuai |
| SECS/PERMATA |
| AC |
| Sistem pembatalan EMI |
* Hubungi pejabat JEOL tempatan untuk mendapatkan butiran lanjut tentang model gred lain.
